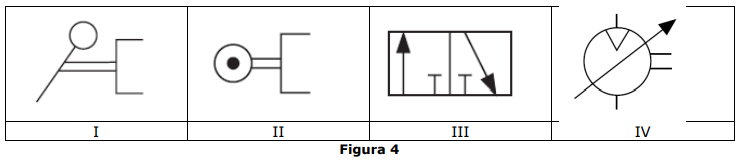

Os projetos de sistemas hidráulicos e pneumáticos servem para comunicar o sistema aos diferentes envolvidos. Dessa forma, é necessária a definição de uma simbologia comum a esses projetos. No Brasil, essa padronização da simbologia é feita pela ABNT. Na Figura 4 abaixo são apresentados alguns desses símbolos:
Assinale a alternativa que identifica, correta e respectivamente, cada um dos símbolos.
Assinale a alternativa que identifica, correta e respectivamente, cada um dos símbolos.- AAlavanca – Rolete – Válvula direcional duas posições, três vias – Motor pneumático com deslocamento variável.
- BBotão de puxar – Botão de empurrar – Válvula direcional duas posições, quatro vias – Compressor pneumático.
- CPedal – Alavanca – Válvula direcional duas posições, quatro vias – Motor pneumático com deslocamento variável.
- DPedal – Botão de empurrar – Válvula direcional duas posições, quatro vias – Compressor pneumático.
- EAlavanca – Rolete – Válvula direcional duas posições, três vias – Compressor pneumático.
