Questão de Redes de Computadores — LAN (Local Area Network) — FUNDATEC 2023

Topologias de LAN: Barramento, Anel e os Padrões IEEE

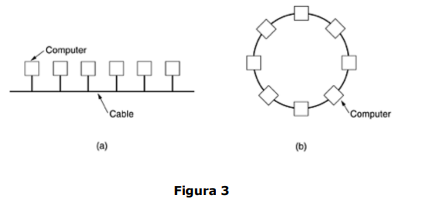

Gabarito: letra E. As três assertivas estão corretas: a Figura 3(a) representa uma topologia de barramento, cujo mecanismo de arbitragem de acesso ao meio é o padrão IEEE 802.3 (Ethernet); a Figura 3(b) representa uma topologia de anel, cujo método de arbitragem pode ser o IEEE 802.5 (Token Ring); e o FDDI é, de fato, outro exemplo de rede em anel. A questão cobra a associação entre topologias físicas e os padrões IEEE que as implementam.

O ponto central da questão é a distinção entre as topologias de barramento e de anel, e como cada uma resolve o problema de arbitragem de acesso ao meio — ou seja, a regra que decide quem pode transmitir quando várias máquinas querem falar ao mesmo tempo. Em uma rede de barramento, todas as máquinas compartilham um mesmo cabo linear; se duas transmitirem simultaneamente, ocorre uma colisão. O padrão IEEE 802.3 (Ethernet) resolve isso com o controle descentralizado: cada computador pode transmitir quando quiser, mas, se houver colisão, cada um espera um tempo aleatório e tenta novamente. Esse mecanismo é o CSMA/CD (Carrier Sense Multiple Access with Collision Detection). Já em uma rede de anel, os bits percorrem o anel em uma direção, e a arbitragem é feita pela passagem de um token (símbolo): apenas a máquina que possui o token pode transmitir, o que evita colisões. O padrão IEEE 802.5 (Token Ring) é o exemplo clássico dessa abordagem, e o FDDI (Fiber Distributed Data Interface) é outra implementação de rede em anel, que utiliza fibra óptica e um mecanismo de token duplo.

A pegadinha da banca está em exigir que o candidato saiba qual topologia corresponde a qual padrão. Muitos confundem o IEEE 802.3 com a topologia de anel, ou o IEEE 802.5 com a de barramento. A Figura 3(a) mostra um cabo linear com várias máquinas conectadas — isso é barramento, e o padrão associado é o 802.3. A Figura 3(b) mostra as máquinas conectadas em um círculo — isso é anel, e o padrão associado é o 802.5. O FDDI, por sua vez, é uma rede de anel que opera em fibra óptica, com velocidades de 100 Mbps, e usa um mecanismo de token para arbitrar o acesso.

Para fixar, é útil comparar as duas topologias e seus padrões:

Guarde essa associação: barramento → 802.3 → CSMA/CD e anel → 802.5 → token. É exatamente essa fronteira que as assertivas exploram.

Item I — ✅ Correto

A assertiva afirma que, na topologia da Figura 3(a) (barramento), o mecanismo de arbitragem para resolver conflitos quando duas ou mais máquinas quiserem transmitir simultaneamente é o IEEE 802.3, mais conhecido como Ethernet. Isso está correto. O padrão IEEE 802.3 define a Ethernet, que é uma rede de difusão de barramento com controle descentralizado. Quando dois ou mais pacotes colidem, cada computador aguarda um tempo aleatório e faz uma nova tentativa. Esse é exatamente o mecanismo de arbitragem descrito.

Item II — ✅ Correto

A assertiva afirma que, na Figura 3(b) (anel), um dos métodos utilizados para arbitrar os acessos simultâneos ao anel é o IEEE 802.5. Isso está correto. O IEEE 802.5 é o padrão Token Ring, que utiliza a passagem de um token para controlar o acesso ao meio. Apenas a máquina que possui o token pode transmitir, evitando colisões. Esse é um dos métodos de arbitragem para redes em anel.

Item III — ✅ Correto

A assertiva afirma que o FDDI é outro exemplo de uma rede de anel. Isso está correto. O FDDI (Fiber Distributed Data Interface) é uma tecnologia de rede que utiliza topologia de anel, operando sobre fibra óptica, com velocidades de 100 Mbps. Ele usa um mecanismo de token para arbitrar o acesso, sendo um exemplo clássico de rede em anel.

Conclusão: Todos os itens estão corretos. Portanto, a alternativa correta é a letra E.

Gabarito: letra E
