Questão de Arquitetura — Desenho Técnico na Arquitetura — FUNDATEC 2023
ArquiteturaDesenho Técnico na Arquitetura
- Código
- qq897687
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Balneário Pinhal - RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Arquiteto

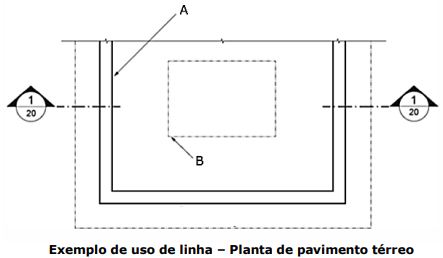

De acordo com a NBR 6492, na imagem abaixo, a letra B corresponde, respectivamente, a:
- AAresta visível: linha contínua estreita.
- BProjeção de elemento acima do plano de corte: linha estreita traço dois pontos.
- CContorno visível em corte: linha estreita tracejada.
- DProjeção de marquises e beirais: linha média traço dois pontos.
- EProjeção de elemento acima do plano de corte: linha estreita traço ponto.
