Questão de Engenharia Elétrica — Medidas Elétricas — FUNDATEC 2023
Engenharia ElétricaMedidas Elétricas
- Código
- qq899356
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Dom Pedrito - RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

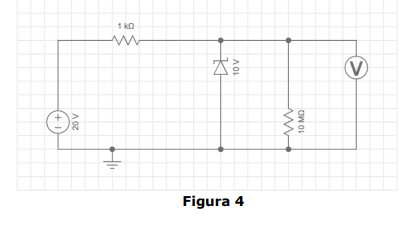

Observe a Figura 4, determine a leitura do voltímetro e assinale a alternativa correta.
- A20 V.
- B10 V.
- C5 V.
- D2,0 mV.
- EO V, pois o diodo está conduzindo, corrente não flui no resistor de 10 M Ohms.
