Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq900381
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Farroupilha - RS
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Em Eletrotécnica

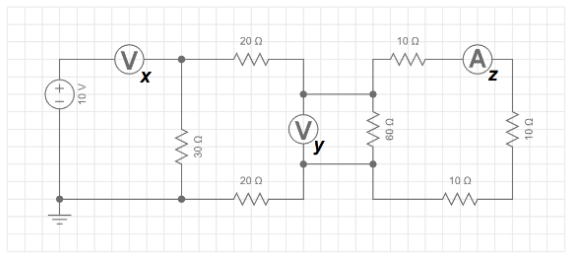

A figura abaixo apresenta um circuito que será montado em bancada para realização de medições elétricas. Observando a disposição dos instrumentos de medição, pode-se afirmar que:
- ATodos os instrumentos, voltímetros e o amperímetro estão ligados de forma incorreta.
- BO voltímetro Vyestá ligado incorretamente, pois deveria estar ligado em série ao resistor de 60 Ohms.
- CO voltímetro Vxe o amperímetro Az estão ligados corretamente, pois instrumentos de medição elétrica devem sempre ser ligados em série no circuito.
- DO voltímetro Vy está ligado corretamente, pois voltímetros devem estar ligados em paralelo à carga na qual se quer medir a diferença de potencial. O Amperímetro Azestá ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.
- EOs voltímetros Vxe Vy estão ligados corretamente, pois voltímetros podem ser ligados tanto em paralelo quanto em série à carga na qual se quer medir a diferença de potencial. O Amperímetro Az está ligado corretamente, pois amperímetros devem ser ligados em série à carga na qual se quer medir o fluxo da corrente elétrica.
