Questão de Engenharia Civil — Estruturas — FUNDATEC 2023

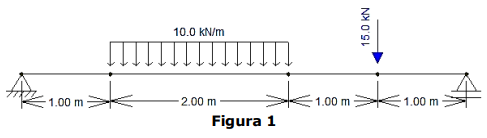

Na Figura 1 abaixo, uma viga apresenta um carregamento distribuído de 10 kN/m e um carregamento pontual de 15 kN. Em relação aos esforços internos, assinale a alternativa que apresenta, respectivamente, o esforço cortante e o momento fletor na posição x = 3 metros contados a partir do apoio da esquerda.

1. A5 kN e 25 kN.m.
2. B-5 kN e 25 kN.m.
3. C-5 kN e 65 kN.m.
4. D35 kN e 65 kN.m.
5. E-35 kN e -25 kN.m.
