Questão de Engenharia Elétrica — Partida de Motores — FUNDATEC 2023

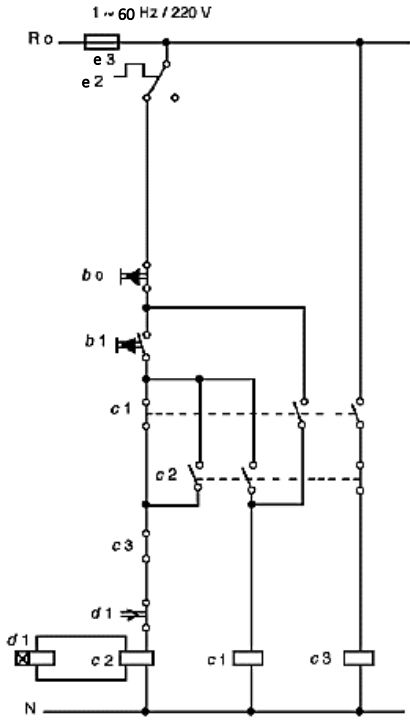

A figura abaixo apresenta um diagrama de controle com acionamento por botão:No acionamento por botão, a operação de partida do motor é a seguinte:O botão de comando __ aciona o contactor estrela __ e, ao mesmo tempo, o dispositivo de retardamento __; o contato fechado de __ atua sobre o contato de __, fechando a bobina __ do contactor da rede. Assim o motor parte em estrela.Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

1. Ab1 – c2 – d1 – c2 – c1 – c1
2. Bc1 – b1 – c2 – d1 – c3 – c3
3. Cb0 – d1 – c3 – b1 – c2 – c2
4. De2 – b0 – b1 – c1 – c2 – c2
5. Ed1 – c3 – c2 – c1 – b1 – b1
