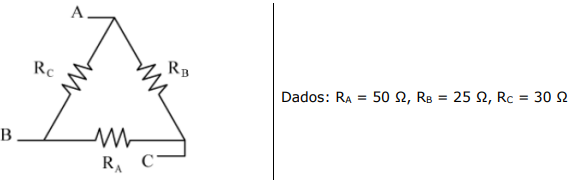

Um circuito ∆ é representado na figura a seguir:
O circuito equivalente em Y é representado na figura a seguir:
Assinale a alternativa que apresenta os valores para R₁, R₂ e R₃ no circuito equivalente em Y (considere o valor com 2 casas decimais).
O circuito equivalente em Y é representado na figura a seguir:Assinale a alternativa que apresenta os valores para R₁, R₂ e R₃ no circuito equivalente em Y (considere o valor com 2 casas decimais).- AR₁ = 4,06 Ω, R₂ = 10,66 Ω e R₃ = 8,42 Ω.
- BR₁ = 7,14 Ω, R₂ = 14,28 Ω e R₃ = 11,90 Ω.
- CR₁ = 8,12 Ω, R₂ = 5,65 Ω e R₃ = 7,64 Ω.
- DR₁ = 10,14 Ω, R₂ = 6,58 Ω e R₃ = 9,32 Ω.
- ER₁= 12,48 Ω, R₂ = 16,26 Ω e R₃ = 13,58 Ω.
