Questão de Eletrônica — Medições elétricas — FUNDATEC 2023
EletrônicaMedições elétricas
- Código
- qq905068
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Sapucaia do Sul - RS
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

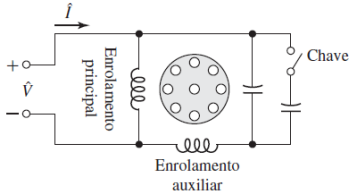

Considere um motor de 2,5 kW, 220 V e 60 Hz com partida a capacitor. A figura a seguir apresenta o motor com partida a capacitor e, abaixo, as impedâncias nos enrolamentos principal e auxiliar (na partida) do motor mencionado:
Zprincipal = 4,5 + j3,7 Ω enrolamento principalZauxiliar = 9,5 + j3,5 Ω enrolamento auxiliar Determine o valor do ângulo de impedância do enrolamento principal (considere o valor com 1 casa decimal).
Zprincipal = 4,5 + j3,7 Ω enrolamento principalZauxiliar = 9,5 + j3,5 Ω enrolamento auxiliar Determine o valor do ângulo de impedância do enrolamento principal (considere o valor com 1 casa decimal).- A-50,6°.
- B39,4°.
- C69,8°.
- D90,0°.
- E109,2°.
