Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2023
Engenharia ElétricaCircuitos CC
- Código
- qq906081
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Três Passos - RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

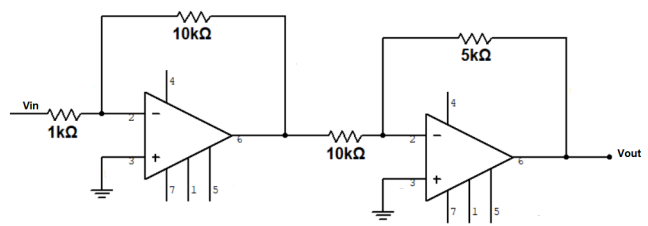

Para o circuito da Figura 5 a seguir, determine o ganho em dB, sabendo que log 2 = 0,301, log 3 = 0,477 e log 5 = 0,699. Considere o valor arredondado sem casas decimais e que os AMPOP estão devidamente alimentados.
Figura 5
Figura 5- AG = 11 db.
- BG = 12 db.
- CG = 13 db.
- DG = 14 db.
- EG = 15 db.
