Questão de Agrimensura — Técnicas em Agrimensura — FUNDEP (Gestão de Concursos) 2023
AgrimensuraTécnicas em Agrimensura
- Código
- qq910332
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CEMIG - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro - Formação Engenharia Cartográfica ou de Agrimensura

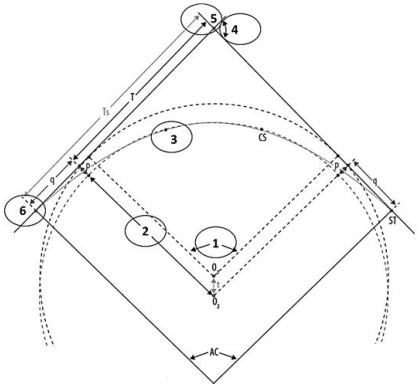

Em rodovias e ferrovias, as curvas circulares com transição em espiral, ou simplesmente chamadas de “curvas de transição”, possuem um trecho em espiral que faz a concordância da tangente com o trecho circular na entrada e na saída da curva circular. O grau de curvatura da espiral é variável, sendo mais “aberto” no início da curva, onde concorda com a tangente, e mais “fechado” no encontro com o trecho circular.A figura a seguir representa os elementos que compõem uma curva circular com transição.
Fonte: Banca examinadora (2023).Os números de 1 a 6, marcados nessa figura, são, respectivamente:
Fonte: Banca examinadora (2023).Os números de 1 a 6, marcados nessa figura, são, respectivamente:- A1. Ângulo de deflexão das tangentes, com a transição; 2. Tangente da curva; 3. Ponto de passagem da circular para a transição; 4. Ângulo central da curva; 5. Ponto de inflexão; 6. Ponto de início da transição.
- B1. Ângulo de deflexão das tangentes, com a inserção da transição; 2. Desenvolvimento da curva; 3. Ponto de passagem da transição para a circular; 4. Ângulo central da curva; 5. Ponto de início da transição; 6. Ponto de interseção.
- C1. Ângulo central da curva circular, antes da inserção da transição; 2. Raio da curva; 3. Ponto de passagem da transição para a circular; 4. Ângulo de deflexão das tangentes; 5. Ponto de inflexão; 6. Ponto de início da transição.
- D1. Ângulo central das tangentes, depois da inserção da transição; 2. Raio da curva; 3. Ponto de passagem da circular para a transição; 4. Ângulo de deflexão das retas; 5. Ponto de encontro das tangentes; 6. Ponto de início da curva.
