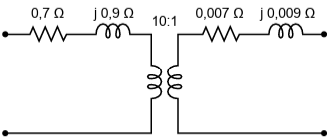

Um transformador monofásico de 25 kVA e 2400:240 V é utilizado para alimentação de uma carga em baixa tensão, que opera com a corrente nominal do transformador e com um fator de potência de 0,8 indutivo. O primário do transformador é conectado a um alimentador com tensão de 2400 V, relação X/R igual a 5 e potência de curto-circuito igual a 1 MVA. O circuito equivalente do transformador é ilustrado na figura a seguir.Desprezando a corrente de excitação e as perdas magnéticas, a tensão sobre os terminais da carga (VL ) será:

1. AVL = 237,7 ∠ −0,15° V
2. BVL = 236,8 ∠ −0,6°
3. CVL = 233,3 ∠ −1,14° V
4. DVL = 240 ∠ 0° V
