Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- qq910356
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CEMIG - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro - Formação Engenharia Elétrica

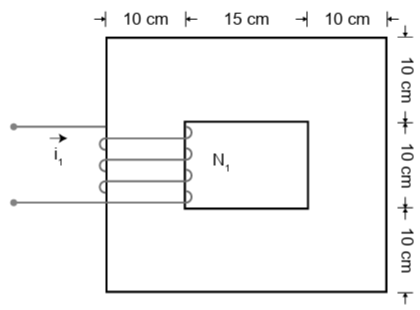

A figura a seguir ilustra o perfil de um circuito magnético, com profundidade igual a 10 cm. A permeabilidade relativa do material é μr = 2000, o número de espiras é N₁ = 300, e a corrente que circula no enrolamento é i₁ = 1A. A permeabilidade do vácuo é μ₀ = 4π × 10–⁷ H/m.
Desprezando o efeito de saturação magnética e a dispersão de fluxo, a indutância nos terminais do enrolamento é:
Desprezando o efeito de saturação magnética e a dispersão de fluxo, a indutância nos terminais do enrolamento é:- AL = 1,6 mH
- BL = 2,5 mH
- CL = 8,4 mH
- DL = 2,51 mH
