Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq910359
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CEMIG - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro - Formação Engenharia Elétrica

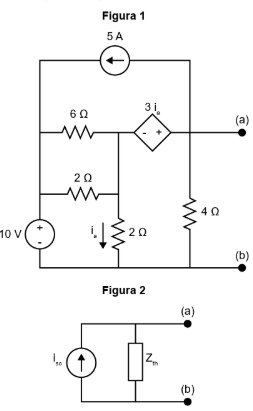

Analise as figuras a seguir.
Considerando que o circuito da figura 2 é o equivalente de Norton do circuito ilustrado na figura 1, o valor de Zth é igual a:
Considerando que o circuito da figura 2 é o equivalente de Norton do circuito ilustrado na figura 1, o valor de Zth é igual a:- AZth = 4,0 Ω
- BZth = 3,0 Ω
- CZth = 0,7 Ω
- DZth = 1,3 Ω
