Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023

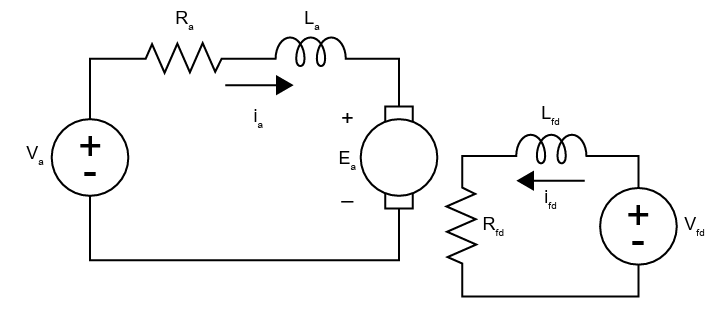

A figura a seguir mostra o circuito equivalente de uma máquina de corrente contínua, 5 hp, 240 V, 16,2 A,1220 rpm. A constante de velocidade da máquina é Kϕ = 1,8V/rad/s. Além disso, os parâmetros do circuito equivalente são:Ra = 0,6 Ω, La = 12 mH, Rfd= 240 Ω e Lfd = 120 H.Se a máquina é alimentada com tensões nominais e a corrente de armadura é igual a 10 A, a velocidade da máquina (n), em rotações por minuto é:

1. An = 1241 rpm
2. Bn = 1222 rpm
3. Cn = 1220 rpm
4. Dn = 1273 rpm
