Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023

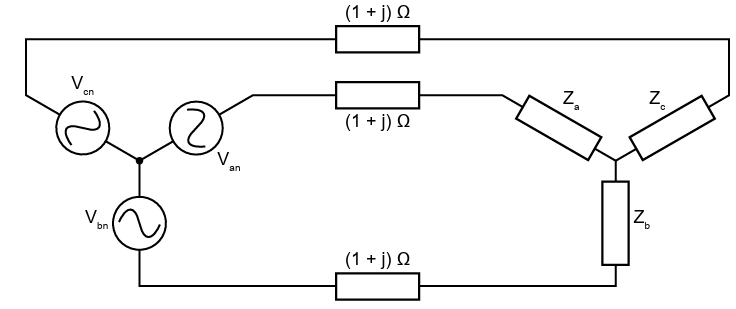

Considere o circuito trifásico desequilibrado, operando em 60 Hz, conforme a figura a seguir. As tensões das fontes são Van = 127 ∠ 0° V, Vbn = 127 ∠ −120° V, V e Vcn = 127 ∠ 120° V. As impedâncias de linha são equilibradas e iguais a (1+j) Ω. As impedâncias da carga são Za = Zb = 12+6j Ω e Zc = 9+6j Ω.A corrente de linha na fase a (ia ) é:

1. Aia= 8,6 ∠ − 33° A
2. Bia = 8,6 ∠ − 28,3° A
3. Cia = 9,5 ∠ − 26,6° A
4. Dia = 9,1 ∠ − 30,2° A
