Questão de Engenharia Química e Química Industrial — Balanço de Massa e Energia — FUNDEP (Gestão de Concursos) 2023
Engenharia Química e Química IndustrialBalanço de Massa e Energia
- Código
- qq910409
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CEMIG - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro - Formação Engenharia Química

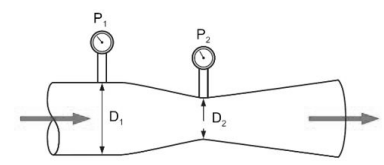

O tubo de Venturi é um equipamento utilizado para a medição da velocidade e vazão de um fluido por meio da diferença de pressão entre dois pontos com áreas de seção transversal diferentes. Com base nos princípios de operação desse equipamento no desenho esquemático apresentado e considerando que o fluido escoando seja incompressível, analise as afirmativas a seguir.
Dados:

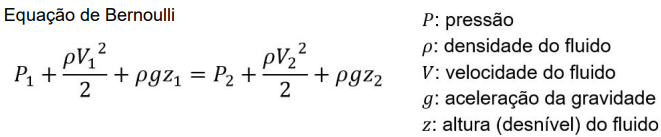

Equação de BernoulliI. A velocidade do fluido na seção 2, em estado estacionário, é menor do que em 1, pois, pela conservação de massa, o fluido desacelera devido ao estreitamento da seção transversal.II. Aplicando-se a equação de Bernoulli no eixo central de escoamento, verifica-se que o valor da pressão na seção 2 é menor do que o da seção 1 (P₂ < P₁ )III. Se o escoamento estiver em regime permanente, as vazões mássicas nas seções 1 e 2 serão iguais
, independentemente da velocidade do fluido.Estão corretas as afirmativas
Dados:Equação de BernoulliI. A velocidade do fluido na seção 2, em estado estacionário, é menor do que em 1, pois, pela conservação de massa, o fluido desacelera devido ao estreitamento da seção transversal.II. Aplicando-se a equação de Bernoulli no eixo central de escoamento, verifica-se que o valor da pressão na seção 2 é menor do que o da seção 1 (P₂ < P₁ )III. Se o escoamento estiver em regime permanente, as vazões mássicas nas seções 1 e 2 serão iguais , independentemente da velocidade do fluido.Estão corretas as afirmativas- AI e II, apenas.
- BI e III, apenas.
- CII e III, apenas.
- DI, II e III.
