Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023

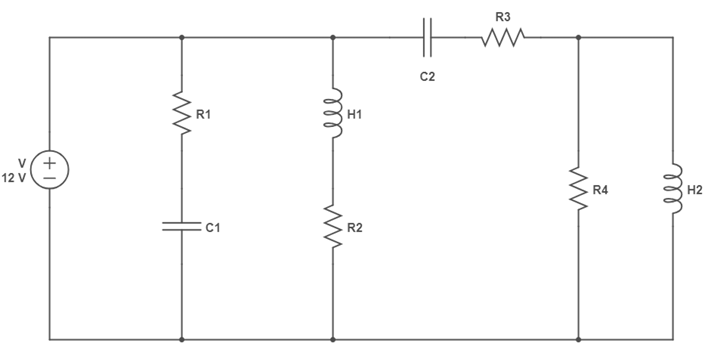

Em um circuito elétrico, elementos resistivos dissipam energia, enquanto elementos puramente capacitivos ou puramente indutivos armazenam energia. No circuito a seguir, as cargas resistivas representam lâmpadas de 12 V / 60 W, e os indutores e capacitores podem ser considerados como ideais.Assinale a alternativa que informa corretamente o status das lâmpadas em regime permanente.

1. ATodas as lâmpadas estarão acesas.
2. BA lâmpada R2 estará acesa, e as demais, apagadas.
3. CAs lâmpadas R2 e R3 estarão acesas, e as lâmpadas R1 e R4, apagadas.
4. DTodas as lâmpadas estarão apagadas.
