Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq910432
Banca
FUNDEP (Gestão de Concursos)
Órgão
CEMIG - MG
Ano
2023
Nível
Superior
Cargo
Engenheiro - Formação Engenharia de Controle e Automação

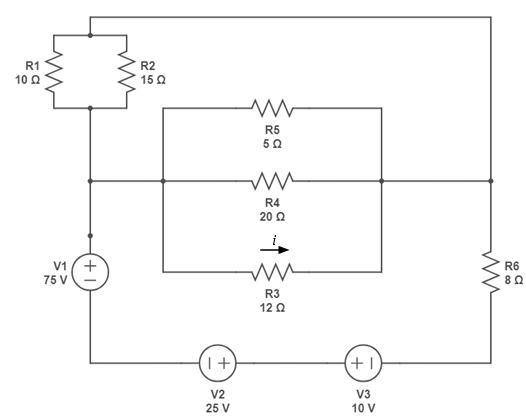

O circuito representado na figura a seguir é composto por três fontes de tensão e seis resistores.q_33 aut.png 526×416Assinale a alternativa que apresenta o módulo da corrente no resistor R3 em amperes.
  1. A2,0 A
  2. B1,8 A
  3. C1,0 A
  4. D6,0 A
Revelar gabarito e comentário

GabaritoC — 1,0 A
