Questão de Engenharia de Telecomunicações — Circuitos — FUNDEP (Gestão de Concursos) 2023
Engenharia de TelecomunicaçõesCircuitos
- Código
- qq910438
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CEMIG - MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro - Formação Engenharia de Telecomunicações

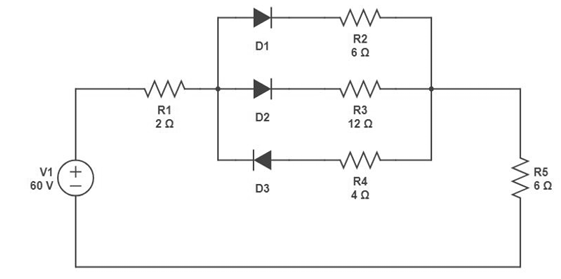

Em relação ao circuito de corrente contínua representado na figura a seguir, todos os diodos podem ser considerados como ideais.
Assinale a alternativa que apresenta, respectivamente, a tensão no resistor R3 em volts e a corrente no resistor R5 em amperes.
Assinale a alternativa que apresenta, respectivamente, a tensão no resistor R3 em volts e a corrente no resistor R5 em amperes.- A12 V e 6 A.
- B20 V e 5 A.
- C15 V e 3 A.
- D30 V e 4 A.
