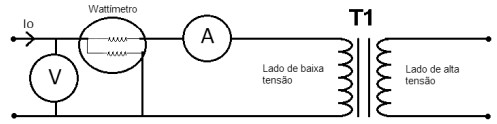

O circuito a seguir ilustra um ensaio a vazio realizado do lado de baixa tensão de um transformador monofásico de 440/220 V.
Nesse ensaio, as leituras dos instrumentos foram:• Leitura do wattímetro = 500 W.• Leitura do voltímetro = 220 V.• Leitura do amperímetro = 2,5 A.De acordo com os dados medidos no ensaio a vazio, o valor da resistência de magnetização do transformador vale:
Nesse ensaio, as leituras dos instrumentos foram:• Leitura do wattímetro = 500 W.• Leitura do voltímetro = 220 V.• Leitura do amperímetro = 2,5 A.De acordo com os dados medidos no ensaio a vazio, o valor da resistência de magnetização do transformador vale:- A24,2 Ω
- B88,0 Ω
- C96,8 Ω
- D200,0 Ω
