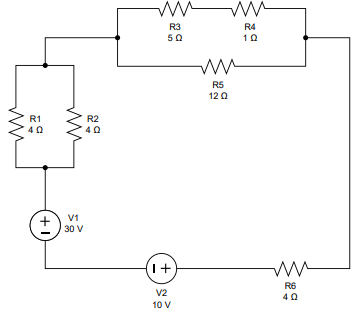

O circuito representado na figura a seguir é composto por duas fontes de tensão CC e 6 resistores.
Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R2, em amperes, e a tensão no resistor R6, em volts.
Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R2, em amperes, e a tensão no resistor R6, em volts.- A2 A e 16 V
- B4 A e 6 V
- C3 A e 12 V
- D1 A e 8 V
