Questão de Arquitetura — Tecnologia das Construções — FUNDEP (Gestão de Concursos) 2023
ArquiteturaTecnologia das Construções
- Código
- qq913038
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- UFJF
- Ano
- 2023
- Nível
- Superior
- Cargo
- Arquiteto e Urbanista

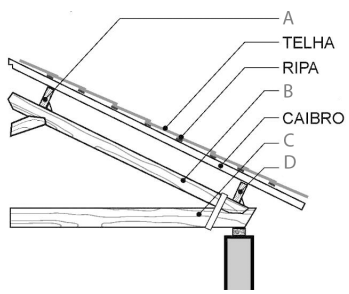

Observe a imagem a seguir, que representa uma vista esquemática lateral de parte de uma estrutura de cobertura convencional, com suas hachuras mais utilizadas.
Com base na imagem apresentada, relacione os elementos constantes na COLUNA II aos nomes das respectivas peças presentes na COLUNA I.COLUNA I1. Frechal2. Perna3. Terça4. Tirante ou linhaCOLUNA II( ) A( ) B( ) C( ) DAssinale a sequência correta.
Com base na imagem apresentada, relacione os elementos constantes na COLUNA II aos nomes das respectivas peças presentes na COLUNA I.COLUNA I1. Frechal2. Perna3. Terça4. Tirante ou linhaCOLUNA II( ) A( ) B( ) C( ) DAssinale a sequência correta.- A1 4 3 2
- B2 1 4 3
- C3 2 4 1
- D4 1 2 3
- E4 3 1 2
