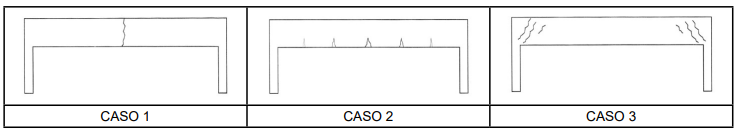

As figuras a seguir apresentam algumas possibilidades de fissuras ou trincas que podem ocorrer em uma viga de concreto.
No CASO 1, a trinca é uniforme em toda a altura da seção e não muito profunda. Esse tipo de trinca indica ocorrência de retração no concreto.No CASO 2, as trincas apresentam aberturas variáveis ao longo do vão, crescendo para o meio do vão. A abertura é maior na face mais tracionada da viga, diminuindo no sentido do eixo da viga. Esse tipo de trinca indica insuficiência de armação de tração para momento fletor.No CASO 3, a trinca indica insuficiência da armação de tração para força cortante. Nesse caso, as aberturas das fissuras são muito pequenas, passando muitas vezes despercebidas.Relacione as recomendaçõoes de ações que devem ser tomadas para prevenir o colapso da estrutura, constantes na COLUNA II, com os casos da COLUNA I.COLUNA I1. CASO 12. CASO 23. CASO 3COLUNA II( ) A trinca não sinaliza possibilidade de colapso da viga, mas deve ser tratada para que se evite a deterioração da armação.( ) A viga deve ser imediatamente escorada e reforçada, pois há perigo de colapso.( ) Impõe-se o imediato escoramento e o posterior reforço da viga.Assinale a sequência correta.
No CASO 1, a trinca é uniforme em toda a altura da seção e não muito profunda. Esse tipo de trinca indica ocorrência de retração no concreto.No CASO 2, as trincas apresentam aberturas variáveis ao longo do vão, crescendo para o meio do vão. A abertura é maior na face mais tracionada da viga, diminuindo no sentido do eixo da viga. Esse tipo de trinca indica insuficiência de armação de tração para momento fletor.No CASO 3, a trinca indica insuficiência da armação de tração para força cortante. Nesse caso, as aberturas das fissuras são muito pequenas, passando muitas vezes despercebidas.Relacione as recomendaçõoes de ações que devem ser tomadas para prevenir o colapso da estrutura, constantes na COLUNA II, com os casos da COLUNA I.COLUNA I1. CASO 12. CASO 23. CASO 3COLUNA II( ) A trinca não sinaliza possibilidade de colapso da viga, mas deve ser tratada para que se evite a deterioração da armação.( ) A viga deve ser imediatamente escorada e reforçada, pois há perigo de colapso.( ) Impõe-se o imediato escoramento e o posterior reforço da viga.Assinale a sequência correta.- A1 2 3
- B2 3 1
- C2 1 3
- D3 1 2
- E3 2 1
