Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023

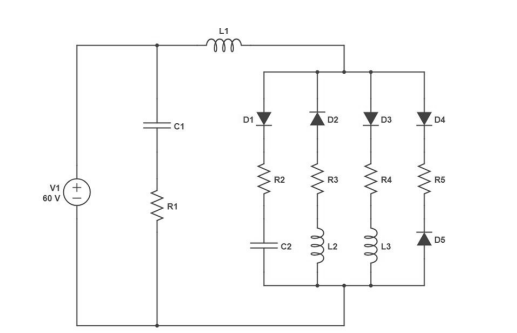

No contexto de um circuito elétrico, a interação dos componentes regula grandezas fundamentais como corrente, tensão e potência, moldando assim o desempenho e a eficiência do sistema. Para o circuito a seguir, considere que as cargas resistivas representam lâmpadas de 12 V / 60 W, e os indutores, capacitores e diodos podem ser considerados como ideais.Assinale a alternativa que apresenta o status correto das lâmpadas em regime permanente.

1. AR1, R2, R3, R4 e R5 acesas
2. BR4 acesa, e R1, R2, R3, R5 apagadas
3. CR1, R2, R3, R4 e R5 apagadas
4. DR2, R4, R5 acesas, e R1 e R3 apagadas
