Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq913378
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- UFVJM-MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

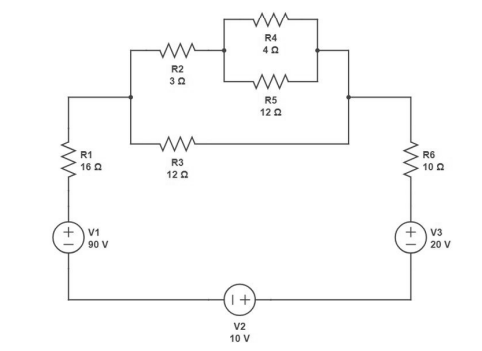

O circuito apresentado na figura a seguir é composto por três fontes de tensão CC e seis resistores.
Assinale a alternativa que apresenta corretamente a corrente no resistor R6 em ampères e a potência total consumida pelos resistores R2, R3, R4 e R5 em watts.
Assinale a alternativa que apresenta corretamente a corrente no resistor R6 em ampères e a potência total consumida pelos resistores R2, R3, R4 e R5 em watts.- A4 A e 64 W
- B2 A e 16 W
- C2 A e 8 W
- D4 A e 16 W
