Questão de Engenharia Química e Química Industrial — Operações Unitárias — FUNDEP (Gestão de Concursos) 2023
Engenharia Química e Química IndustrialOperações Unitárias
- Código
- qq913388
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- UFVJM-MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Químico

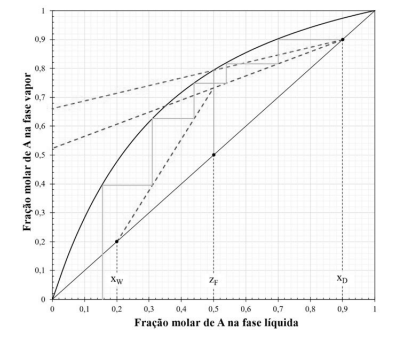

Para determinar o número de estágios necessários de uma coluna de destilação, de maneira simplificada, pode-se utilizar o diagrama de McCabe-Thiele, como o apresentado a seguir.
Fonte: Próprio autorNesse diagrama, está representada a separação dos componentes A e B em uma coluna de retificação contínua com condensação total, sendo A o componente mais volátil. No diagrama:- xDé a composição molar do componente A no produto de topo;- xW é a composição molar do componente A no produto de fundo; e- zF é a composição molar do componente A na alimentação da coluna.Sobre o sistema representado, analise as afirmativas a seguir.I. Para esse sistema, a alimentação entra como líquido saturado.II. Considerando uma eficiência de Murphree de 0,2, seriam necessários 25 estágios reais.III. O destilado deixa o sistema na forma de vapor.IV. Aumentar a razão de refluxo aumenta a força-motriz da separação, o que pode reduzir o número de estágios teóricos.Estão corretas as afirmativas
Fonte: Próprio autorNesse diagrama, está representada a separação dos componentes A e B em uma coluna de retificação contínua com condensação total, sendo A o componente mais volátil. No diagrama:- xDé a composição molar do componente A no produto de topo;- xW é a composição molar do componente A no produto de fundo; e- zF é a composição molar do componente A na alimentação da coluna.Sobre o sistema representado, analise as afirmativas a seguir.I. Para esse sistema, a alimentação entra como líquido saturado.II. Considerando uma eficiência de Murphree de 0,2, seriam necessários 25 estágios reais.III. O destilado deixa o sistema na forma de vapor.IV. Aumentar a razão de refluxo aumenta a força-motriz da separação, o que pode reduzir o número de estágios teóricos.Estão corretas as afirmativas- AI, II e III, apenas.
- BI, II e IV, apenas.
- CI, III e IV, apenas.
- DII, III e IV, apenas.
