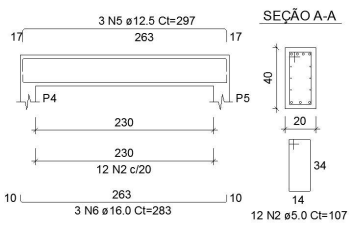

Considere uma viga de concreto armado biapoiada, conforme o exemplo ilustrado na imagem a seguir:
Sobre a imagem, é correto afirmar que:
Sobre a imagem, é correto afirmar que:- AOs estribos da viga têm diâmetro de 5 mm e comprimento total de 96 mm.
- BOs elementos de aço transversais à viga recebem o nome espaçadores.
- CA armadura N2 da viga está distribuída ao longo de 230 cm.
- DCada barra da armadura longitudinal positiva da viga tem comprimento de 297 mm.
- EA armadura longitudinal inferior da viga é conhecida como armadura negativa.
