Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — GANZAROLI 2023
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq924977
- Banca
- GANZAROLI
- Órgão
- Prefeitura de Uirapuru - GO
- Ano
- 2023
- Nível
- Médio
- Cargo
- Eletricista

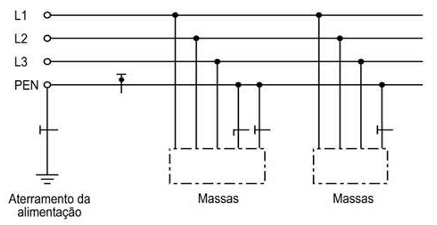

Entende-se por aterramento a ligação elétrica de um equipamento ou componente de um sistema elétrico à terra por meio de dispositivos condutores de eletricidade adequados. Na Norma ABNT NBR 5410:2004 são considerados alguns esquemas de aterramento. Dentre esses esquemas, analise a figura abaixo e assinale a alternativa correta:Obs.: Cabe as seguintes observações sobre as ilustrações e símbolos utilizados: as figuras que ilustram os esquemas de aterramento, devem ser interpretadas de forma genérica. Elas utilizam como exemplo sistemas trifásicos. As massas indicadas não simbolizam um único, mas sim qualquer número de equipamentos elétricos. Além disso, as figuras não devem ser vistas com conotação espacial restrita. Deve-se notar, neste particular, que como uma mesma instalação pode eventualmente abranger mais de uma edificação, as massas devem necessariamente compartilhar o mesmo eletrodo de aterramento, se pertencentes a uma mesma edificação, mas podem, em princípio, estar ligadas a eletrodos de aterramento distintos, se situadas em diferentes edificações, com cada grupo de massas associado ao eletrodo de aterramento da edificação respectiva.
- AEsquema TT, que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.
- BEsquema TN-C-S, em parte do qual as funções de neutro e de proteção são combinadas em um único condutor.
- CEsquema TN-S, no qual o condutor neutro e o condutor de proteção são distintos.
- DEsquema TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
