Questão de Engenharia Biomédica — Equipamentos Biomédicos — IBFC 2023

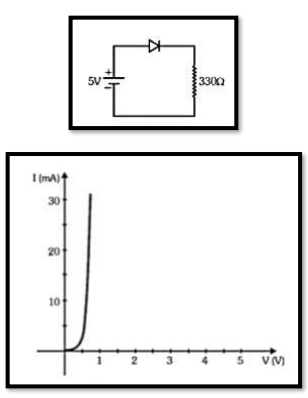

Considerando a figura 1 como o circuito e a Curva característica do diodo na figura 2 e, VF = 0,6 V, assinale a alternativa incorreta.Figura 1. Circuito com diodoFigura 2. Curva característica

1. ATensão de operação do diodo é 0,6 V
2. BR = 330 Ω
3. CTensão no resistor de polarização é VR = 5 V
4. DTensão V = 5 V
5. ETensão no resistor de polarização é VR = V - VF
