Questão de Engenharia Elétrica — Análise de SEP — IBFC 2023

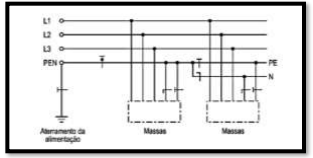

Os esquemas TN possuem um ponto da alimentação diretamente aterrado, sendo as massas ligadas a este ponto através de condutores de proteção. Nesse esquema, toda corrente de falta direta fase-massa é uma corrente de curto-circuito. São considerados três tipos de esquemas TN, de acordo com a disposição do condutor neutro e do condutor de proteção.Observe a imagem do esquema TN e defina qual o tipo representa. Figura1. Exemplo de Esquema - Aterramento Assinale a alternativa correta.

1. AEsquema TN-S
2. BEsquema TN-C
3. CEsquema TN-C-S
4. DEsquema TT-N
5. EEsquema TT-C
