Questão de Engenharia Civil — Estruturas — IDCAP 2023

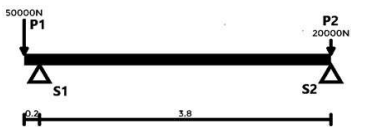

Considere a estrutura de uma viga de fundação (alavanca) que recebe carga de 2 pilares (P1 e P2), e transmitem às sapatas (S1 e S2). O pilar P1 descarrega sobre a viga alavanca uma carga de 50 kN enquanto que P2 descarrega 20 kN. A carga de P1 é excêntrica e está afastada 20 cm do eixo do apoio da sapata P1. O valor aproximado das reações nas sapatas S1 e S2, respectivamente:

1. A55,45kN e 14,55kN.
2. B55,45kN e 25,55kN.
3. C52,63kN e 22,63kN.
4. D65,45kN e 35,55kN.
5. E52,63kN e 17,36kN.
