Questão de Engenharia Civil — Instalações em Engenharia Civil — IF-ES 2023

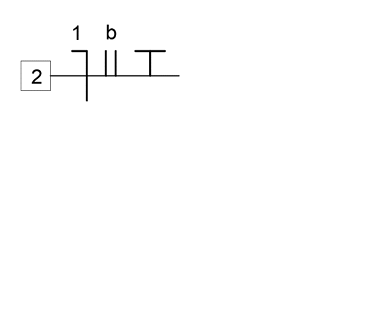

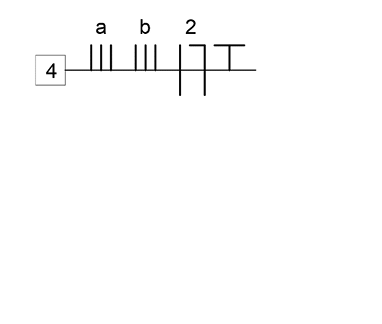

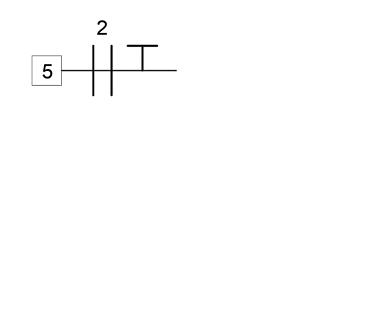

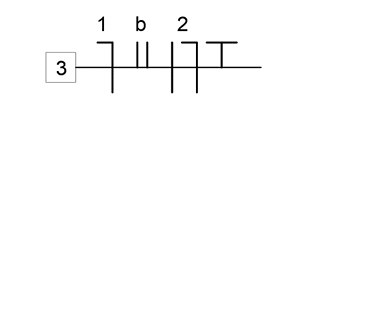

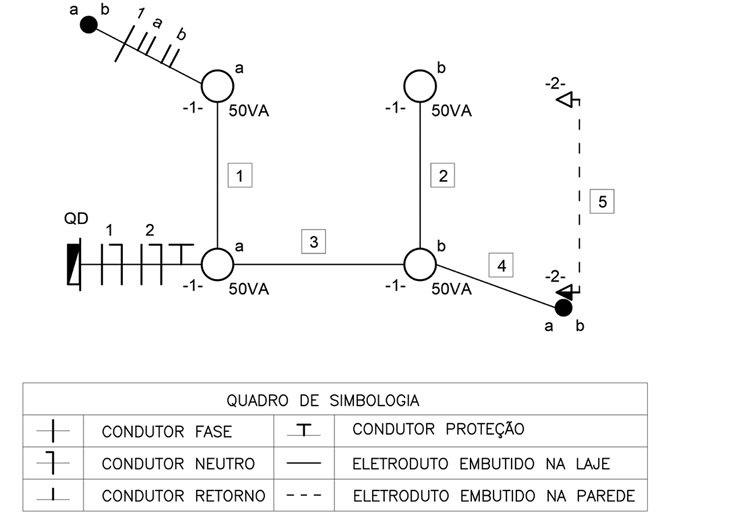

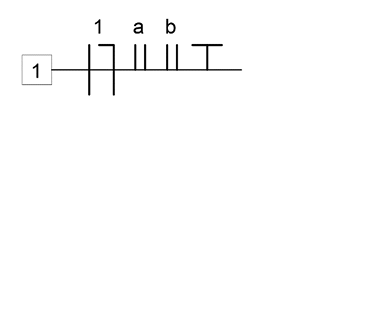

Considere o esquema unifilar seguinte em que o circuito 1 contém quatro lâmpadas incandescentes de 50 W/127 V, sendo cada dupla de lâmpadas comandadas por interruptores paralelos, e o circuito 2 é composto por duas tomadas de 100 W/127 V. Sabendo que dois dos eletrodutos já possuem o lançamento dos condutores, marque a alternativa que apresenta o CORRETO lançamento dos condutores nos eletrodutos enumerados de 1 a 5.

1. A
2. B
3. C
4. D
5. E
