Questão de Engenharia Eletrônica — Sistemas de Controle — IF-MG 2023
Engenharia EletrônicaSistemas de Controle
- Código
- qq951754
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor EBTT Área/Disciplina: Controle e Automação

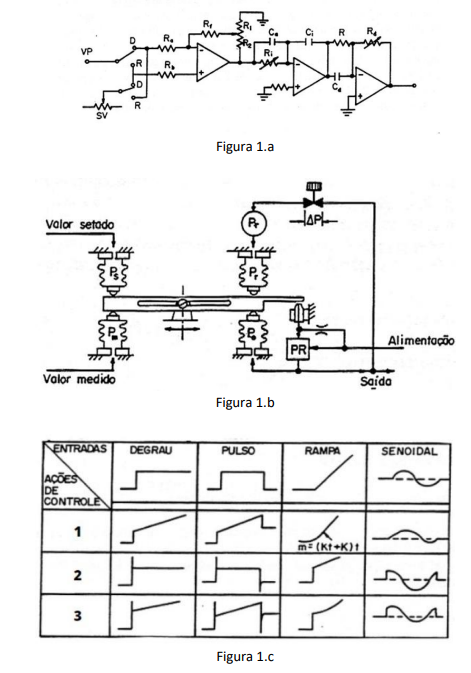

Dadas a implementação eletrônica de controladores e as possíveis respostas típicas dos elementos básicos de controlador PID a entradas determinadas,
analise as seguintes afirmativas.I. A implementação pneumática (Figura 1.b) é do controlador PID.II. As implementações apresentadas (Figuras 1.a e 1.b) representam o mesmo controlador.III. As respostas 3), 1) e 2) (Figura 1.c) são devidas às ações proporcional, proporcional-integral-derivativa e proporcional-integral.IV. Nas respostas 1), 2) e 3) (Figura 1.c) não há ação derivativa.V. A ação 2) (Figura 1.c) corresponde à ação proporcional-derivativa.VI. A ação que corresponde à implementação pneumática (Figura 1.b) é ação 1) (Figura 1.c).São corretas as afirmativas:
analise as seguintes afirmativas.I. A implementação pneumática (Figura 1.b) é do controlador PID.II. As implementações apresentadas (Figuras 1.a e 1.b) representam o mesmo controlador.III. As respostas 3), 1) e 2) (Figura 1.c) são devidas às ações proporcional, proporcional-integral-derivativa e proporcional-integral.IV. Nas respostas 1), 2) e 3) (Figura 1.c) não há ação derivativa.V. A ação 2) (Figura 1.c) corresponde à ação proporcional-derivativa.VI. A ação que corresponde à implementação pneumática (Figura 1.b) é ação 1) (Figura 1.c).São corretas as afirmativas:- AI e V
- BII e VI.
- CV e VI.
- DII e III.
- EIV e VI.
