Questão de Algoritmos e Estrutura de Dados — Algoritmos — IF-MG 2023
Algoritmos e Estrutura de DadosAlgoritmos
- Código
- qq951755
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor EBTT Área/Disciplina: Controle e Automação
Considere que na entrada do algoritmo PID foi aplicada o sinal
, onde
é a função degrau unitário. Sabendo que a equação do algoritmo é

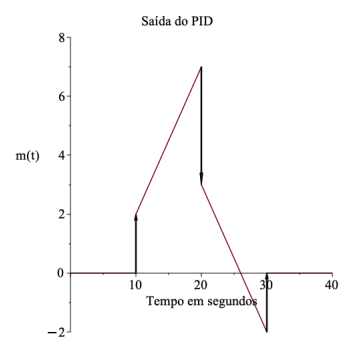

e que a saída
do algoritmo é mostrada na figura abaixo (onde o peso dos impulsos corresponde ao seu tamanho na escala vertical),
analise as seguintes alternativas:I. Da figura é possível determinar apenas os valores Kp e Ti .II. O algoritmo empregado é o PID ISA ou PID ideal, com parâmetros Kp = 2, Ti= 4 e Td = 1 .III. O algoritmo empregado é o PID paralelo ou clássico, com parâmetros Kp = 2, Ti= 4 e Td = 2.IV. Da figura é possível determinar os valores Kp,Ti e Td .V. O algoritmo empregado é o PID ISA ou PID ideal, com parâmetros Kp = 2, Ti= 4 e Td indeterminado.É(são) correta(s) a(s) afirmativa(s):
, onde é a função degrau unitário. Sabendo que a equação do algoritmo ée que a saída do algoritmo é mostrada na figura abaixo (onde o peso dos impulsos corresponde ao seu tamanho na escala vertical),analise as seguintes alternativas:I. Da figura é possível determinar apenas os valores Kp e Ti .II. O algoritmo empregado é o PID ISA ou PID ideal, com parâmetros Kp = 2, Ti= 4 e Td = 1 .III. O algoritmo empregado é o PID paralelo ou clássico, com parâmetros Kp = 2, Ti= 4 e Td = 2.IV. Da figura é possível determinar os valores Kp,Ti e Td .V. O algoritmo empregado é o PID ISA ou PID ideal, com parâmetros Kp = 2, Ti= 4 e Td indeterminado.É(são) correta(s) a(s) afirmativa(s):- AII e IV.
- BI e V.
- CApenas I.
- DApenas II.
- EIII e IV.
