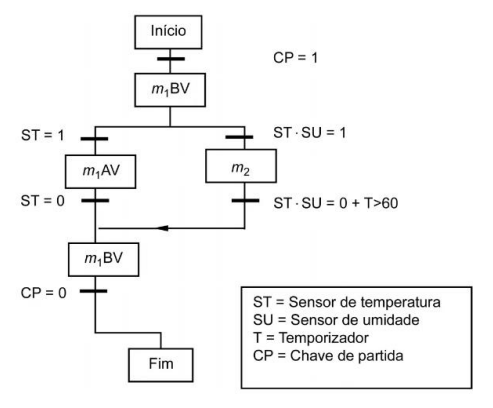

O seguinte programa de CLP foi construído para o controle de um sistema de ventilação utilizando motores. O programa foi desenvolvido usando a linguagem de programação SFC (Sequential Flow Chart).
O motor m1 possui duas velocidades: baixa velocidade (BV) e alta velocidade (AV). O motor m2 possui velocidade única.Sobre o programa, juntamente com sua legenda de funcionamento, é incorreto afirmar:
O motor m1 possui duas velocidades: baixa velocidade (BV) e alta velocidade (AV). O motor m2 possui velocidade única.Sobre o programa, juntamente com sua legenda de funcionamento, é incorreto afirmar:- APara que o programa finalize, é necessário que a chave de partida seja desacionada (desativada) enquanto o motor m1 esteja operando em baixa velocidade.
- BÉ impossível que o motor m1 opere em baixa velocidade enquanto o motor m2 está ativo.
- CO motor m2 não pode ser acionado caso a chave de partida não tenha sido acionada ao menos uma vez, já que isso impediria que o programa acionasse o motor m2, ainda que ambos sensores de temperatura e umidade estivesse ativados.
- DUma vez dada a partida no sistema, caso o sensor de temperatura seja acionado, o motor m1 somente retorna à baixa velocidade, antes de decorrida 1 hora, caso ambos os sensores de temperatura e umidade sejam desativados.
- EO motor m2 somente pode ser acionado caso os sensores de temperatura e umidade estejam ativados simultaneamente. Entretanto, o mesmo não pode permanecer acionado por mais de 1 hora.
