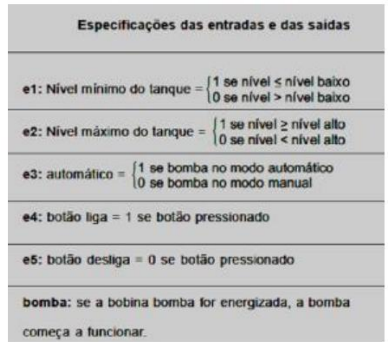

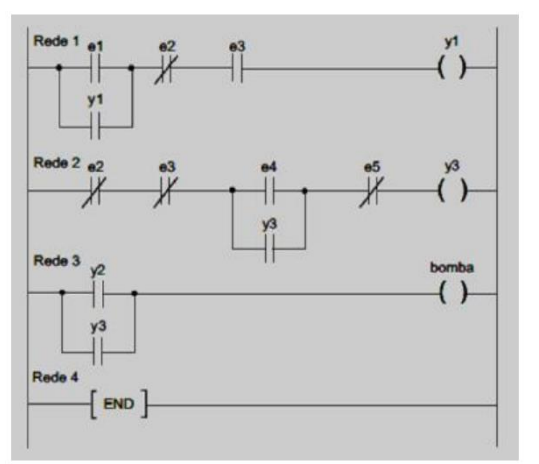

Um controlador lógico programável (CLP), possui, dentre suas possíveis linguagens de programação, linguagem Ladder.Observe a seguir um programa desenvolvido em linguagem Ladder utilizado para comandar o abastecimento de água em um reservatório através de uma bomba.Tomando como base o programa apresentado e as especificações de suas entradas, indique a afirmação incorreta.
- AUma alternativa para acionar a bomba após decorrido um determinado tempo do acionamento de suas entradas, poderia ser usar um temporizador TON.
- BO contato y2 permite o acionamento da bomba sem depender de qualquer outra entrada do programa.
- CConsiderando o sistema operando em modo automático, um breve acionamento de e1 mantém y1 acionado, desde que o nível do tanque esteja menor que seu nível alto.
- DA bomba entrará em operação quando o contato y2 ou y3 estiver fechado.
- ECaso os botões e4 e e5 sejam pressionados simultaneamente, é impossível de se acionar a bomba.
