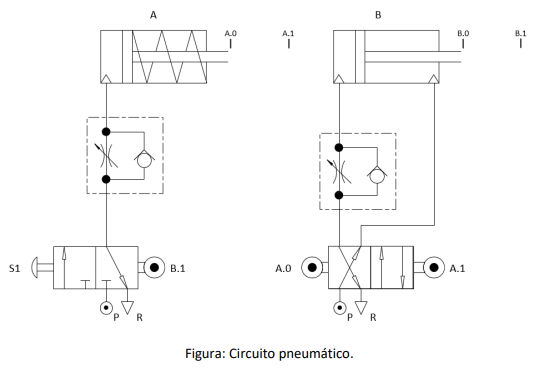

Considere o circuito pneumático apresentado na figura abaixo.
Quando a chave S1 é acionada ocorre uma sequência de acionamentos em que é correto afirmar que:
Quando a chave S1 é acionada ocorre uma sequência de acionamentos em que é correto afirmar que:- AOs atuadores A e B avançam simultaneamente, ambos sem velocidade controlada.
- BO atuador A avança e, ao final do movimento, B recua sem velocidade controlada.
- CO atuador A avança antes de B, ambos com velocidade controlada.
- DO atuador B recua antes de A, ambos sem velocidade controlada.
- ESomente o atuador A se movimentará.
