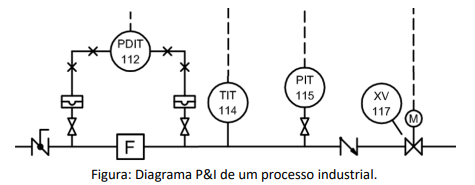

Considere o trecho de diagrama P&I apresentado na figura abaixo.
Analise as afirmativas a seguir:I. O instrumento identificado por XV-117 possui atuador do tipo mola e diafragma.II. O instrumento identificado por PDIT-112 faz a conversão de um sinal pneumático para um sinal elétrico.III. Todos os instrumentos transmissores identificados são capazes também de indicar a medição em campo.Está(ão) correta(s) a(s) afirmação(ões):
Analise as afirmativas a seguir:I. O instrumento identificado por XV-117 possui atuador do tipo mola e diafragma.II. O instrumento identificado por PDIT-112 faz a conversão de um sinal pneumático para um sinal elétrico.III. Todos os instrumentos transmissores identificados são capazes também de indicar a medição em campo.Está(ão) correta(s) a(s) afirmação(ões):- AI e II, apenas.
- BI e III, apenas
- CII e III, apenas.
- DII, apenas.
- EIII, apenas.
