Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-MG 2023

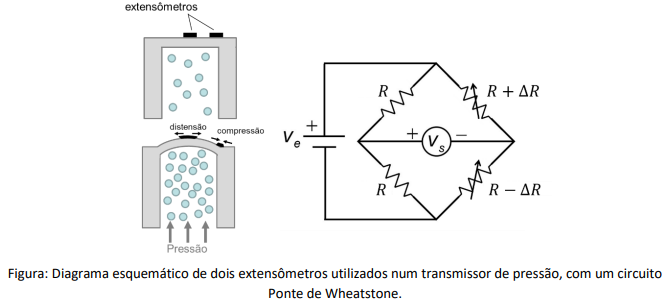

Para uma medição de pressão, dois extensômetros foram utilizados em conjunto com um circuito ponte, conforme figura a seguir.Sabe-se ∆R que é zero para uma pressão manométrica nula e que, para uma pressão manométrica de 15 psi tem-se ∆R = 10 Ω . Considerando Ve = 9 V , o valor de R que produz uma sensibilidade de 100 mV / psi é:

1. A20 Ω
2. B150 Ω
3. C30 Ω
4. D1 kΩ
5. E90 Ω
