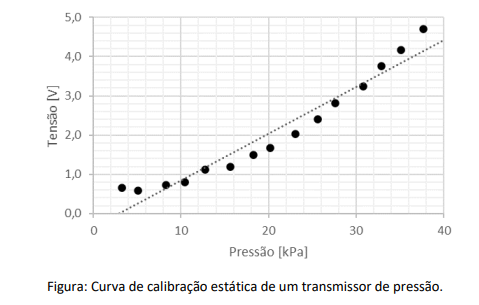

A curva de calibração estática de um transmissor de pressão foi obtida a partir da execução de um procedimento adequado, com um padrão de trabalho rastreável. Os pontos obtidos e a respectiva reta de calibração são apresentados na figura a seguir.
Com base na curva de calibração apresentada, é possível afirmar que:
Com base na curva de calibração apresentada, é possível afirmar que:- AA histerese do transmissor de pressão é, aproximadamente, H = 0,5 V.
- BA linearidade estática é, aproximadamente, e = 0,6 V.
- CA sensibilidade do instrumento é, aproximadamente, S = 8,4 V/kPa.
- DO instrumento possui uma zona morta de aproximadamente 1% do span.
- EA resolução do transmissor é de aproximadamente 4kPa.
