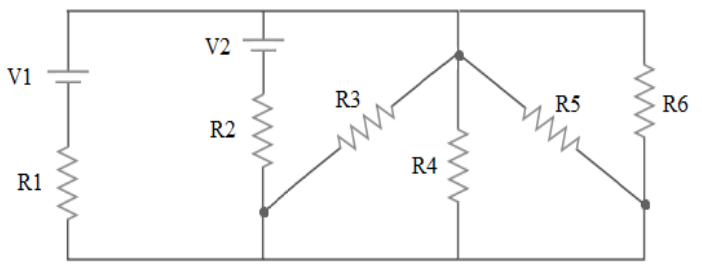

Para o circuito a seguir, considere V1 = 10V, V2 = 5V, R1 = 5Ω, R2 = 10Ω e R3 = R4 = R5 = R6 = 20Ω.
Analisando o circuito, as quedas de tensão nos resistores R1, R2, R3, R4, R5 e R6 são respectivamente:
Analisando o circuito, as quedas de tensão nos resistores R1, R2, R3, R4, R5 e R6 são respectivamente:- A0V, 5V, 5V, 5V, 5V e 5V.
- B5V, 0V, 5V, 5V, 5V e 5V.
- C10V, 5V, 5V, 5V, 5V e 5V.
- D10V, 15V, 15V, 15V, 15V e 15V.
- E10V, 5V, 10V, 10V, 10V e 10V.
