Um dos circuitos mais conhecidos de medição elétrica é a ponte de Wheatstone (ou ponte de resistências), o qual permite obter medições precisas de resistência elétrica. Este circuito foi batizado como ponte de Wheatstone devido ao seu inventor, Charles Wheatstone (1802-1875).

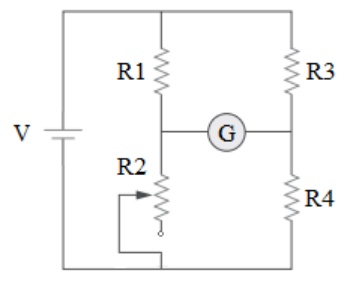

A ponte de Wheatstone ilustrada abaixo, está sendo utilizada em conjunto com um sensor de temperatura R2 para monitoramento da temperatura T em um trocador de calor.O sensor de temperatura é do tipo termorresistivo, ou seja, sua resistência elétrica varia em função da temperatura aplicada. A função matemática que combina a temperatura (em °C) com a resistência elétrica (em kΩ) deste sensor é dada por:T=0,05 * R2 -1503Sabendo que T = 250°C, R1 = 10kΩ, R3 = 1MΩ e que a corrente elétrica no galvanômetro G é nula, o valor de R4 é dado por:
A ponte de Wheatstone ilustrada abaixo, está sendo utilizada em conjunto com um sensor de temperatura R2 para monitoramento da temperatura T em um trocador de calor.O sensor de temperatura é do tipo termorresistivo, ou seja, sua resistência elétrica varia em função da temperatura aplicada. A função matemática que combina a temperatura (em °C) com a resistência elétrica (em kΩ) deste sensor é dada por:T=0,05 * R2 -1503Sabendo que T = 250°C, R1 = 10kΩ, R3 = 1MΩ e que a corrente elétrica no galvanômetro G é nula, o valor de R4 é dado por:- A180Ω.
- B1,8kΩ.
- C555,6kΩ.
- D1,8MΩ.
- E5,56MΩ.
