Questão de Eletroeletrônica — Análise de Circuitos Elétricos — IF-MG 2023
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qq951874
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Eletroeletrônica

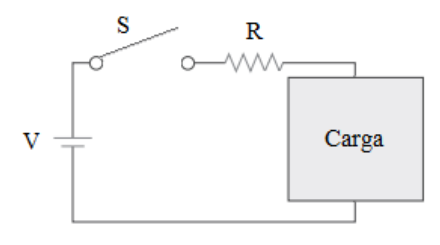

Uma carga de potência de 360mW e tensão de alimentação de 9V é interligada em um circuito com uma fonte de alimentação V de tensão 15V, como mostra a ilustração abaixo.
Considerando que a carga funciona com tensão e potência adequados, os valores do resistor R e de sua potência dissipada quando a chave S é fechada são respectivamente:
Considerando que a carga funciona com tensão e potência adequados, os valores do resistor R e de sua potência dissipada quando a chave S é fechada são respectivamente:- A150Ω e 240mW.
- B150Ω e 288mW.
- C225Ω e 240mW.
- D225Ω e 360mW.
- E375Ω e 360mW.
