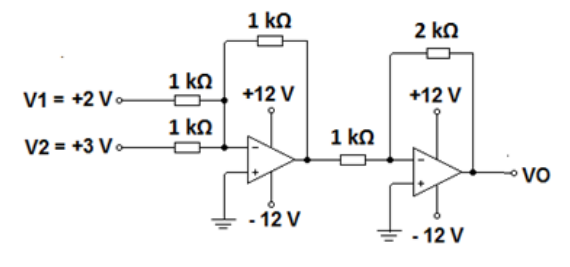

Abaixo é apresentado um circuito utilizando amplificadores operacionais para se fazer uma sequência de operações matemáticas com sinais (contínuos) aplicados nas entradas V1 e V2. O valor correto da tensão na saída VO, em relação ao terra do circuito, é mostrado na letra:
- A+10 Volts
- B+12 Volts
- C-10 Volts d.
- D-12 Volts
- E-5 Volts
