Questão de Engenharia Eletrônica — Eletrônica de Potência na Engenharia Eletrônica — IF-MG 2023
Engenharia EletrônicaEletrônica de Potência na Engenharia Eletrônica
- Código
- qq951879
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Eletroeletrônica

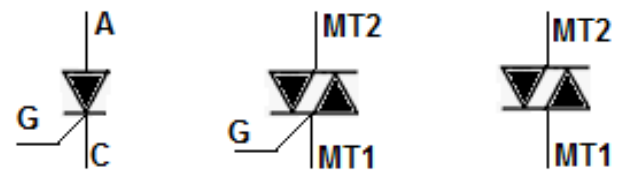

Observe os tiristores mostrados abaixo. É correto se afirmar que:
- AOs SCRs são chamados de retificadores controlados de silício. Apresentam 03 terminais (anodo, catodo e gatilho) sendo o funcionamento análogo ao de um diodo porem com a possibilidade de condução por aplicação de uma tensão CC ou pulso positivo no terminal de gatilho. Esta é a única forma de se levar o componente para o estado de condução.
- BOs DIACs, também chamados de diodos de corrente alternada, podem ser disparados por sobre tensão ou por pulsos aplicados ao seu terminal de gatilho..
- COs tiristores (SCR, TRIAC ou DIAC) apresentam como característica comum a forma de bloqueio de corrente que ocorre se a corrente de condução for menor que a corrente mínima de manutenção. Uma forma de se obter esta situação seria a aplicação de um curto circuito entre os terminais de gatilho e de entrada(s) de corrente no componente.
- DOs tiristores podem ser considerados como chaves de condução controlada de corrente. Para todos os tiristores a polaridade entre os terminais de condução não interfere no processo de disparo.
- EOs TRIACs são tiristores de condução de corrente nos dois sentidos entre os terminais principais de MT2 e MT1. Um TRIAC tem o circuito equivalente a ligação de 02 SCRs em antiparalelo e é capaz de conduzir corrente alternada de forma controlada pelo ângulo de disparo de um pulso no terminal de gatilho.
