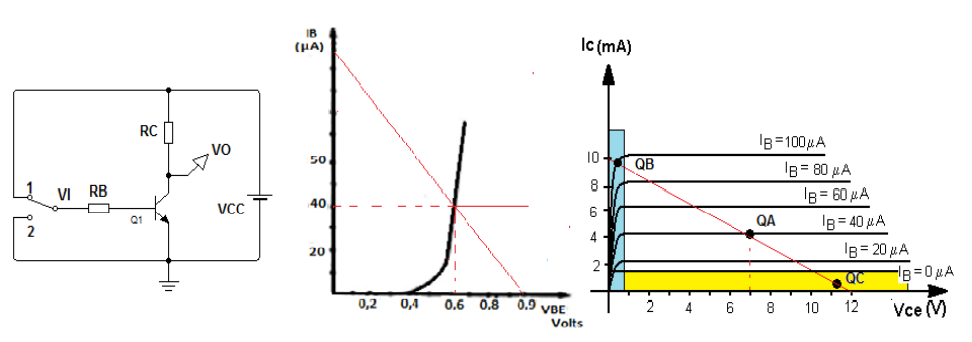

Com relação aos transistores de junção bipolar é fornecida abaixo a família de curvas de um transistor assim como três coordenadas do ponto quiescente. Com base nas informações da figura e no circuito que as gerou, assinale a seguir a opção incorreta.
- AO circuito funciona como uma porta lógica NOT em que a saída VO tem o valor de +VCC quando a entrada VI for igual a zero Volts (Chave na posição 2). Nesta situação o ponto quiescente do transistor é QC e o transistor está na região de corte.
- BO valor de VCC é +12 Volts, o valor de RC é 1,2 k Ohm e o valor de RB é de 120k Ohms para o ponto quiescente igual à QB.
- CNesta configuração (emissor comum), o transistor apresenta alto ganho de corrente e baixíssimo ganho de tensão.
- DNo ponto quiescente Q = QA o ganho de corrente (beta) do transistor será de 100 e VO será igual a aproximadamente +7,00 Volts.
- EO circuito funciona como uma porta lógica NOT em que a saída VO é aproximadamente zero Volt quando a entrada VI for igual a VCC (Chave na posição 1). Nesta situação o ponto quiescente do transistor é QB e o transistor está na região de saturação.
