Questão de Engenharia Civil — Instalações em Engenharia Civil — IF-SP 2023
Engenharia CivilInstalações em Engenharia Civil
- Código
- qq952942
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Civil

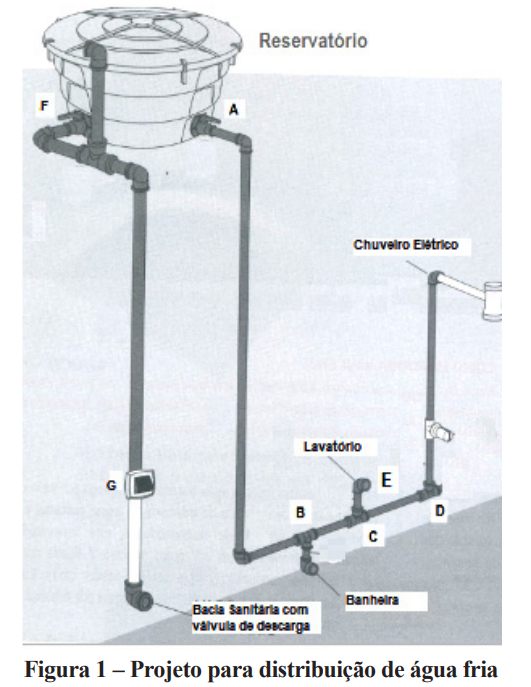

A figura 1 apresenta um esquema de distribuição de água fria de uma edificação. O trecho A - B deve permitir a passagem de água suficiente para alimentar uma banheira, um lavatório e um chuveiro elétrico e o trecho F-G alimenta exclusivamente uma bacia sanitária com válvula de descarga e o trecho C-E alimenta um lavatório.
Fonte: https://blog.telhanorte.com.br/como-fazer-hidraulica-banheiro/.

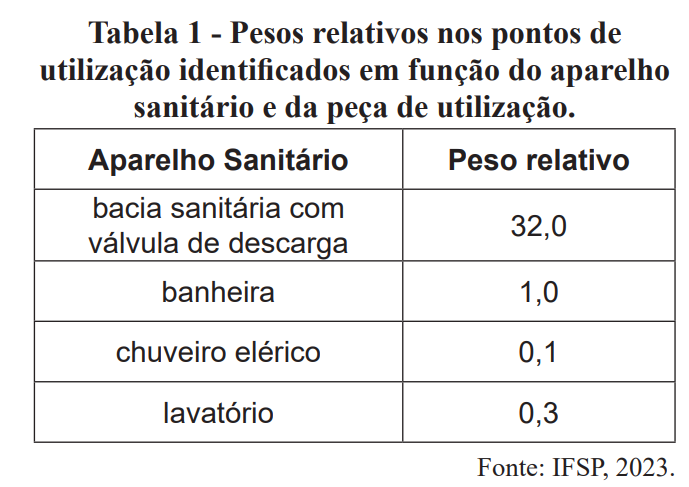

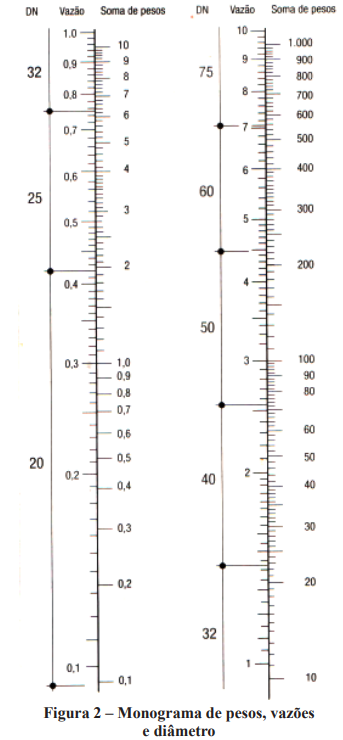

Fonte: Botelho, M. H.C.; Ribeiro, G. A. Instalaçõeshidráulicas prediais: Usando Tubos de PVC e PPR. 3ªedição –São Paulo: Blucher, 2010.Com auxílio das informações contidas na tabela 1 e da Figura 2, analise as afirmações a seguir:I. O diâmetro da tubulação no trecho A-B deve ser igual a 25 mm.II. O diâmetro da tubulação no trecho F-G deve ser igual à 50 mm.III. O diâmetro da tubulação no trecho C-E deve ser igual a 20 mm.A respeito ao dimensionamento da tubulação feito, assinale a alternativa com apenas afirmação(ões) correta(s):
Fonte: https://blog.telhanorte.com.br/como-fazer-hidraulica-banheiro/.Fonte: Botelho, M. H.C.; Ribeiro, G. A. Instalaçõeshidráulicas prediais: Usando Tubos de PVC e PPR. 3ªedição –São Paulo: Blucher, 2010.Com auxílio das informações contidas na tabela 1 e da Figura 2, analise as afirmações a seguir:I. O diâmetro da tubulação no trecho A-B deve ser igual a 25 mm.II. O diâmetro da tubulação no trecho F-G deve ser igual à 50 mm.III. O diâmetro da tubulação no trecho C-E deve ser igual a 20 mm.A respeito ao dimensionamento da tubulação feito, assinale a alternativa com apenas afirmação(ões) correta(s):- AI.
- BII.
- CIII.
- DI, II e III.
