Questão de Engenharia Civil — Hidráulica na Engenharia Civil — IF-SP 2023

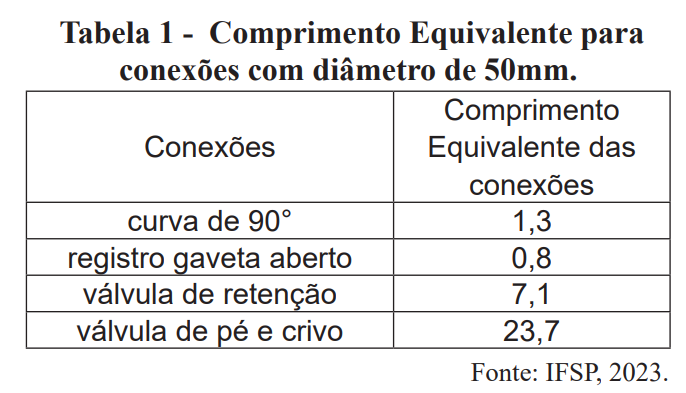

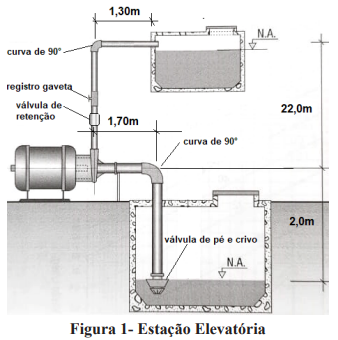

Uma estação elevatória, composta por uma bomba e uma tubulação de sucção e de recalque, foi construída com a finalidade de conduzir a água armazenada no reservatório inferior para o reservatório superior, conforme pode ser observada na figura 1. A partir dos dados apresentados e sabendo-se que a perda de carga pode ser obtida pelo produto da perda de carga unitária pelo comprimento total, analise as seguintes afirmativas:I. A perda de carga total do trecho de sução é igual à 0,57 m.II. A perda de carga total do trecho de recalque é igual à 0,65 m.III. Para cálculo da potência da bomba deve-se utilizar uma altura manométrica igual a 25,22 m.Dados: o diâmetro do trecho de recalque e sucção é igual a 50 mm, a perda de carga unitária nestes trechos (sucção e recalque) é igual a Ju = 0,020 m/m e os valores dos comprimentos equivalentes das conexões utilizadas foram apresentados na tabela 1.Fonte: Botelho, M. H.C.; Ribeiro, G. A. Instalaçõeshidráulicas prediais: Usando Tubos de PVC e PPR. 3ªedição –São Paulo: Blucher, 2010.Assinale a alternativa com afirmações corretas:

1. AI e II, apenas.
2. BII e III, apenas.
3. CI e III, apenas.
4. DI, II e III.
