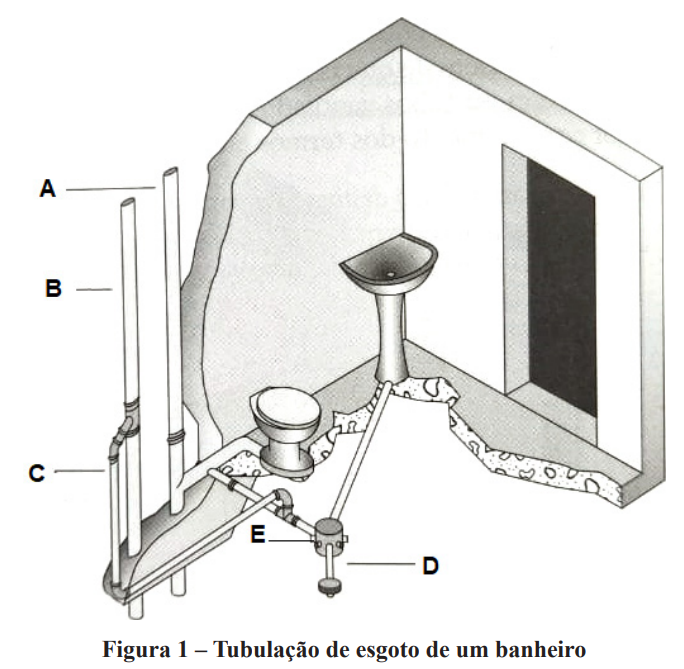

Segundo a ABNT NBR 8160:1999, o sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso dos aparelhos sanitários a um destino apropriado. Para que estes despejos cheguem à rede pública, há a necessidade de se realizar a montagem de tubulações de esgoto em ambientes onde serão produzidos despejos.Assinale a alternativa que identifica e descreve corretamente os componentes integrantes da tubulação de esgoto:
Botelho, M. H.C.; Ribeiro, G. A. Instalações hidráulicasprediais: Usando Tubos de PVC e PPR. 3ª ed. São Paulo:Blucher, 2010.
Botelho, M. H.C.; Ribeiro, G. A. Instalações hidráulicasprediais: Usando Tubos de PVC e PPR. 3ª ed. São Paulo:Blucher, 2010.- AA - Coluna de ventilação: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Tubo de queda: Tubo vertical que se prolonga através de um ou mais andares; C - ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - ramal de descarga: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - caixa sifonada: Caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
- BA - Tubo de queda: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Coluna de ventilação: Tubo ventilador vertical que se prolonga através de um ou mais andares; C - ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - ramal de esgoto: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - caixa sifonada: Caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
- CA - Tubo de queda: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Coluna de ventilação: Tubo ventilador vertical que se prolonga através de um ou mais andares; C - ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - ramal de descarga: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - Ralo seco: Caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
- DA - Tubo de queda: Tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga; B - Coluna de ventilação: Tubo ventilador vertical que se prolonga através de um ou mais andares; C - Ramal de ventilação: Tubo ventilador que interliga o desconector, ou ramal de descarga, ou ramal de esgoto de um ou mais aparelhos sanitários a uma coluna de ventilação ou a um tubo ventilador primário; D - Ramal de descarga: Tubulação que recebe diretamente os efluentes de aparelhos sanitários; E - Caixa sifonada: caixa provida de desconector, destinada a receber efluentes da instalação secundária de esgoto.
